XX大酒店、賓館主要是為客人提供住宿、餐飲、娛樂、休閑等業務，出入人員比較繁多，外地客人又占絕大部分，而犯罪分子恰好利用這種環境，潛入酒店、賓館伺機作案，影響到客人的人身安全和財產安全，直接影響到酒店、賓館的聲譽；財務室、前臺等處是現金周轉的主要場所，建立安防監控、報警、通訊相結合的安全防范系統是行之有效的保衛手段。

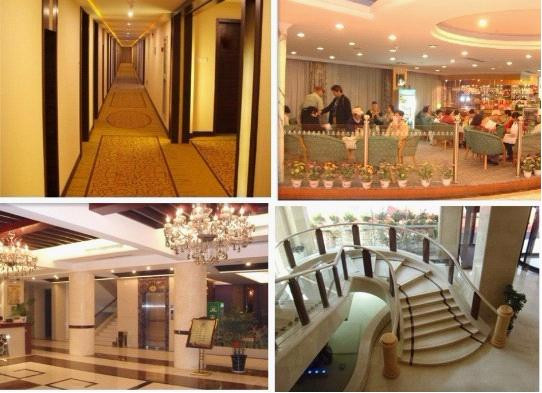

XX大酒店是集餐飲、住宿、休閑、娛樂、商用等功能于一體的大型豪華酒店，是一個由多座樓宇、通道、庭院組成的建筑群。因此酒店的閉路電視監控系統需要建設一套具有代表當前先進的閉路電視監控系統，以便提升整個酒店的管理、服務檔次，使XX大酒店成為整個市區高檔酒店的象征。
1.防范目的
通過安裝在酒店轄區的高清攝像頭，可以對現場的人員、車輛及設備的工作情況進行實時監視，監控室能夠及時觀察到現場的情況，并能夠將相關圖像進行實時的錄像。在充分保證客人及業主隱私的基礎上，加強酒店的安全保衛工作，同時提高工作效率，實現科學華的管理。
2. 布防要求
根據現場的實際情況布點安裝，以便最能有效地監控現場圖像，不留死角。
3. 安全可靠性
為使整個安防監控系統充分發揮其安全防范的作用，應從以下幾個方面確保系統安全可靠：
當今科學技術發展迅速，若花巨資建成一個幾年之內就要淘汰的落后系統，不僅是一種極大的浪費，而且將嚴重影響酒店的聲譽。所以監控系統設計方案首先就要確保設計技術和應用技術的先進性，同時也要保證整個系統的最佳性能價格比。
隨著科學技術的發展，不可能保證一個系統永遠處于領先地位。為此在設計方案時，必須考慮到系統升級擴容的靈活性和兼容性，這就需要采用模塊化、開放式、集散型、分布式的控制系統。使得不改變原有設備，在不損失前期投資的情況下，就能方便的升級和擴容，確保系統不過時。
先進性與經濟性往往會產生矛盾，這就需要在制定總體設計方案時：
一、要選擇性能價格比高的產品和系統。高科技現代化時代，經濟性衡量的唯一標準是性能價格比，既不是單純性能，也不是單純的價格，若不顧性能，而單純追求價格，勢必會陷入不正當的價格競爭戰。那么系統事故所造成損失和影響用經濟是補償不了的。
二、善于充分利用軟件來實現系統功能，盡可能減少硬件開支，達到降低系統總成本的目的。
三、充分了解其它子系統的功能，并與之進行有機結合，避免功能重復。
四、要善于從實際出發，突出實用功能，去掉“華而不實”的無用功能，降低總體投資，求得先進性與經濟性的和諧統一。
可靠性是系統設計中的關鍵，不可靠的系統不僅根本談不上什么先進性，而且由于系統的癱瘓導致重大的損失會給用戶帶來巨大的負擔和耗費。為此總體方案的設計和產品的選用時：
一、既要考慮技術的先進性，又要考慮技術的成熟性。
二、采取集散型分布式控制方式，從系統設計結構形式和控制方式的角度來提高系統總體的可靠性，從而達到先進性和可靠性的完美統一。
三、盡可能減少硬件數量和硬件連接，充分依靠軟件功能來提高系統的可靠性。
四、遵循嚴格科學的施工規范，為各子系統的連接，架設可靠的神經中樞，從而為系統的總體可靠性打下最堅實的基礎。同時我們的系統設計兼顧了系統功能操作的簡易性。當有緊急情況發生時，系統能自動作出迅速、準確的反映。
21世紀是知識經濟時代，人力成本的價值在大幅度增加，系統設計如何做到操作和維護更方便，對于提高工作效率，降低人力成本和降低維護成本，提高系統總體性價比是極其重要的環節。
《民用閉路監視電視系統工程技術規范》GB50198-94
《中華人民共和國公共安全行業標準》GA/T70-94
《工業電視系統工程設計規范》GBJ115-87
《安全防范工程程序與要求》GA/T75-94
《工業企業通信設計規范》GBJ42-81
《建筑電氣安裝工程質量檢驗評定標準》GBJ303-88
《中國電器裝置安裝工程施工及驗收規范》GBJ232-82
《工業自動化儀表工程施工及驗收規范》FBJ93-86
《電氣裝置安裝工程施工及驗收規范》GBJ232-90、92
《民用建筑電氣設計規范》JGJ/T16-92、GA/T74-94

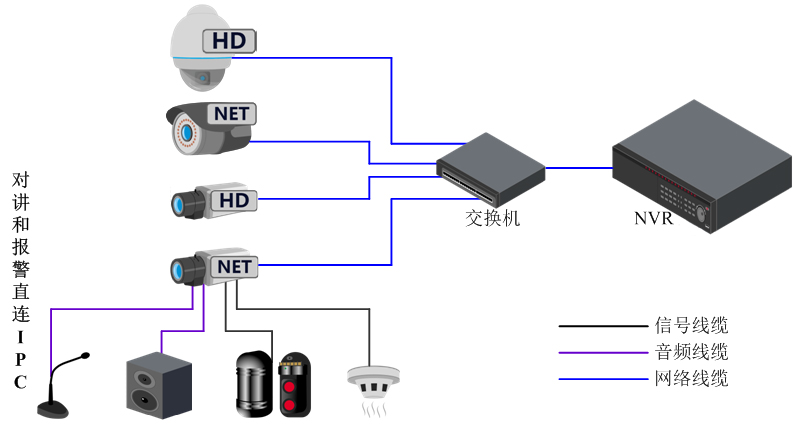

XX大酒店CCTV監控系統與所有的CCTV監控系統的結構相同。主要由前端信號攝取、中間信號傳輸及后端信號還原處理（即位于控制室內的中央控制設備）三大部分構成。
前端設備負責信號的采集，主要包括攝像機、鏡頭、防護罩、云臺、解碼器、支架等設備。這些設備將現場的圖像、數據等信號進行拾取并轉換為中心控制設備能夠處理的信號格式外，還具有其它的增強功能，如擴大監視范圍的云臺、變焦鏡頭；保證主要前端設備能夠正常工作的防護設備，如防護罩。
后端設備的作用是對前端已采集到的信號進行處理。它主要包括視頻信號的切換、顯示和記錄等主要功能。設備主要包括：矩陣控制主機、控制鍵盤、屏幕墻、4畫面分割器或多畫面分割器、控制臺、硬盤錄像機設備等。后端設備是整個系統的心臟，是整個系統功能的執行者。
前端和后端設備的中間部分為傳輸系統。這一部分主要包括同軸電纜、雙絞線、網線的使用，以實現將視頻信號傳輸至控制室同時將操作員發出的控制指令傳輸至前端設備的功能。在傳輸系統的選擇中需要根據實際情況加以選擇。
根據XX大酒店的實際建筑格局和服務區域的劃分位確定。
本系統由于傳輸距離較短，因此信號傳輸選用同軸（視頻）、屏蔽雙絞線（通訊）、網線的傳輸方式。
在XX大酒店的閉路電視監控系統改造項目中，我們建議采用數字監控系統，使系統保持安全可靠的同時，為用戶提供更多的高新技術所帶來的更人性化的功能與服務。
|
序號 |
產品名稱 |
型號 |
設備參數 |
單位 |
數量 |
單價 |
合價 |
備注 |
|
1 |
50米網絡高清槍型攝像機 |
DH-FW3100DP |
130萬像素 紅外50-80米 |
臺 |
62 |
|
|
|
|
2 |
200萬紅外網絡球機 |
DH-SD6982A-HN |
200萬球機 |
臺 |
1 |
|
|
污水池1個 |
|
3 |
200萬看車牌 |
DH-3200CP |
|
臺 |
1 |
|
|
大門入口用 |
|
4 |
12V電源 |
DH-FW3100DP |
|
臺 |
60 |
|
|
|
|
5 |
電源配電箱 |
|
2A |
|
60 |
|
|
|
|
6 |
支架 |
DS-1212支架 |
|
個 |
60 |
|
|
|
|
7 |
22寸監視器 |
DHL22 |
|
|
5 |
|
|
主控室 |
|
8 |
控制臺 |
|
|
|
1 |
|
|
主控室 |
|
9 |
網絡NVR錄像機 |
DS-NVR5832N-SH |
網絡接入路數32路720P8個P盤位 |
臺 |
1 |
|
|
主控室 |
|
10 |
46寸液晶電視 |
|
|
臺 |
1 |
|
|
辦公室 |
|
11 |
10孔電源插排 |
|
|
個 |
3 |
|
|
總機房用 |
|
12 |
高清線 |
|
5米 |
條 |
15 |
|
|
|
|
13 |
千兆網絡傳輸器 |
|
|
個 |
9 |
|
|
組建局域網 |
|
14 |
24口千兆核心交換機 |
H3C-12024E |
|
臺 |
1 |
|
|
機房用 |
|
15 |
8口交換機 |
H3C-1208E |
|
臺 |
8 |
|
|
每個接點用一個 |
|
16 |
10孔電源插排 |
600*500 |
|
個 |
9 |
|
|
接配電箱里用 |
|
17 |
大型不銹鋼配電箱 |
25*20 |
600*600 |
個 |
9 |
|
|
每層樓轉接配電箱 |
|
18 |
網絡水晶頭接頭 |
|
D-LINK |
個 |
400 |
|
|
|
|
19 |
超五類網絡線 |
0.5全銅 |
|
米 |
6000 |
|
|
|
|
20 |
監控電源線 |
RVV2*1 |
|
米 |
6000 |
|
|
|
|
21 |
12芯單模光纖 |
|
|
米 |
3000 |
|
|
|
|
22 |
8口光纖終端盒 |
|
|
臺 |
9 |
|
|
|
|
23 |
24口光纖終端盒 |
|
|
臺 |
1 |
|
|
|
|
24 |
光纖跳線 |
|
3米電信級 |
個 |
45 |
|
|
|
|
25 |
光纖耦合器 |
|
電信級 |
個 |
45 |
|
|
|
|
26 |
光纖熔接 |
|
電信級 |
個 |
96 |
|
|
|
|
27 |
挖槽，破路 回填 |
|
|
米 |
200 |
|
|
|
|
28 |
PVC管材 |
|
|
|
4000 |
|
|
|
|
29 |
輔材 |
|
KGB管及線管配件 |
m |
1 |
|
|
|
