VGA線是連接電腦主機與顯示器，VGX線是連接監控硬盤錄像機與監視器的必備線材，VGA線還可用于連接投影機與筆記本電腦、臺式電腦。VGA線目前應用非常廣泛，一般液晶顯示器都要講分辨率調整到最高，其顯示效果才是最好的。
VGA線分為3+4芯線、3+6芯線、3+9芯線。正常情況下，我們的電腦系統是可以檢測并識別到我們所使用的顯示器的。如果使用3+4芯線或3+6芯線，那么我們的電腦系統是無法識別監測到你所使用的顯示器是什么顯示，最佳分辨率是多大。
液晶顯示器如果不調整為最佳分辨率顯示出來的效果將是比較模糊不清的，比如劃個圓出來是橢圓形的，看人是扁的等等。多數情況我們采購的都是成品VGA線，但是如果我們是做系統集成的，比如安裝監控攝像頭時分控用的VGA線，安裝多媒體室投影使用的VGA線，有兩個特點，一是線纜比較長，二呢，VGA線的接頭較大，線管穿不過去，我們就需要自己制作VGX了。

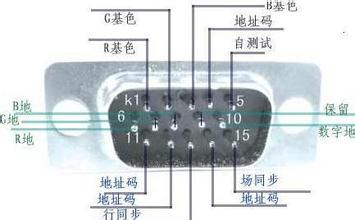

1 RED .Red Video (75 ohm, 0.7 V p-p)(紅色信號)
2 GREEN. Green Video (75 ohm, 0.7 V p-p)(綠色信號)
3 BLUE. Blue Video (75 ohm, 0.7 V p-p)(藍色信號)
4 ID2. Monitor ID Bit 2(顯示器標識位2)
5 GND. Ground(地)
6 RGND. Red Ground(紅色地)
7 GGND. Green Ground(綠色地)
8 BGND. Blue Ground(藍色地)
9 KEY-Key. (No pin)(空，無引腳)
10 SGND. Sync Ground(同步地)
11 ID0 . Monitor ID Bit 0(顯示器標識位0)
12 ID1or SDA . Monitor ID Bit 1(顯示器標識位1)
13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)(行同步)
14 VSYNC. Vertical Sync(場同步)
15 ID3or SCL. Monitor ID Bit 3(顯示器標識位3)
1. 標準22寸的液晶顯示器最大分辨率和最佳分辨率為1680×1050，如果使用3+4或3+6的線，那么我們的電腦里可能沒有這個分辨率選項1680×1050，或者必須要手動設置到能達到這個分辨率。如果使用3+9的線那么顯示屬性中最大就是1680×1050這個分辨率。
2.標準21.5寸的液晶顯示器最大分辨率和最佳分辨率為1920×1080，如果使用3+4的線或者3+6的線，將沒有這個選項，必須使用3+9的線才可以正常顯示出1920×1080使用。3+4芯和3+6芯的線是用在VGA顯示器上，就是老式的CRT大頭顯示器上使用。與液晶顯示器是有區別的，液晶顯示器最好使用3+9芯的線。所以連接電視機和投影儀使用3+9的線效果肯定會更好。
如果是成品VGA線，需剪斷重新焊接的，當剪下VGA頭后不要丟掉，用萬用表按針腳定義找到對應針腳的線芯。然后找到VGA模塊的接線柱下，標注有數字。以下介紹VGA線的焊接方法：

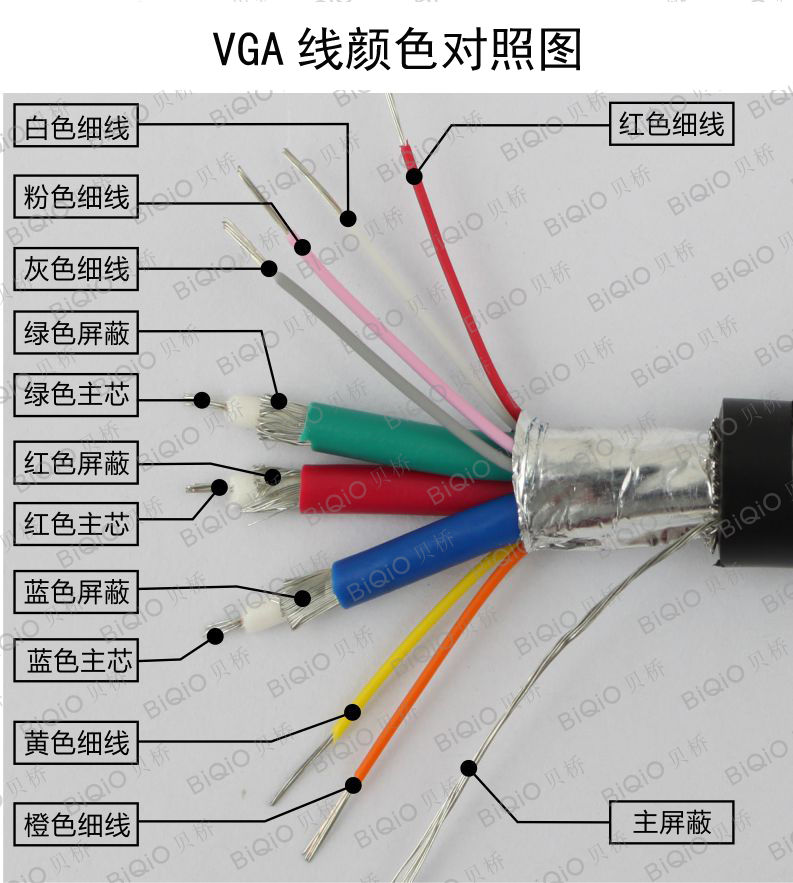

◆3+9芯VGA線焊接方法：
1--接紅粗芯，6--接紅粗的屏蔽層， 2--綠粗芯， 7--綠粗芯的屏蔽層，3--蘭粗芯，8--蘭粗芯的屏蔽層，VGA最外層的屏蔽層擰一起接16,余下的9根細線接4.5.9.10.11.12.13.14.15顏色可自定義，只要二端對應就行，如黑細是接12，那么另一端12也要接黑細。
◆3+6芯VGA線焊接方法：
1--接紅粗芯，6--接紅粗的屏蔽層， 2--綠粗芯， 7--綠粗芯的屏蔽層，3--蘭粗芯，8--蘭粗芯的屏蔽層，VGA最外層的屏蔽層擰一起接16,余下的6根細線接.9.10.11.12.13.14
◆3+4芯VGA線焊接方法
1--接紅粗芯，6--接紅粗的屏蔽層， 2--綠粗芯， 7--綠粗芯的屏蔽層，3--蘭粗芯，8--蘭粗芯的屏蔽層，VGA最外層的屏蔽層擰一起接16,余下的4根細線接.9.11.13.14
